گودبرداری در بافت های پرتراکم شهری، فراتر از یک عملیات خاکی ساده، یکی از پیچیده ترین فعالیت های مهندسی عمران محسوب می شود. زمانی که عملیات خاکی در زمینهای شهری آغاز میشود، توازن نیروهایی که ده ها سال در خاک پایدار بوده اند، به یکباره برهم میخورد. این تعادل مجدد، اگر تحت کنترل مهندسی دقیق نباشد، نه تنها جان عوامل کارگاه را تهدید می کند، بلکه می تواند به زیرساخت های شهری و ساختمان های مجاور آسیب های جبران ناپذیری وارد کند. در این نوشتار، قصد داریم با نگاهی تخصصی به مفاهیم گودبرداری ومعرفی انواع روش های پایدارسازی گود و اجرای آن، نقشه راهی برای مدیران پروژه، کارفرمایان و مهندسین ناظر ترسیم کنیم.
تحلیل ماهیت ریسک در گودبرداری های شهری
ریسک در گودبرداری ریشه در یک نکته اساسی دارد: عدم قطعیت پارامترهای خاک. حتی اگر پیشرفته ترین مطالعات ژئوتکنیک انجام شده باشد، باز هم بخش هایی از توده خاک وجود دارند که رفتارشان در حین گودبرداری غیرقابل پیش بینی است. خاک محیطی ناهمگن است و فشارهای جانبی اعمال شده به دیواره گود، تابعی از مشخصات مکانیکی خاک، سطح آب زیرزمینی، بارگذاریهای مجاور و زمانبندی عملیات اجرایی است.
بسیاری از شکست هایی که در گودبرداری ها رخ می دهد، ناشی از درک نادرست از مکانیزم انتقال بار است. وقتی دیواره گود برداشته می شود، خاک تمایل دارد به سمت فضای خالی حرکت کند. اگر سیستم نگهبان نتواند این تمایل را خنثی کند، تغییر مکان آغاز می شود. تغییر مکان یعنی نشست، و نشست یعنی ترک خوردگی در سازه های مجاور. درک این زنجیره علت و معلولی، اولین قدم برای مدیریت اصولی پروژه است.
ارزیابی و تحلیل ژئوتکنیکی؛ زیربنای تصمیم گیری
قبل از انتخاب هر روش اجرایی، باید شناخت کاملی از بستر پروژه داشت. تکیه بر گمانه های ژئوتکنیکی که با فاصله زیاد از محل گودبرداری حفر شده اند، یکی از بزرگترین خطاهای راهبردی است. آزمایش خاک و تحلیل آن باید دقیقاً بر اساس ابعاد، عمق و موقعیت پروژه طراحی شود.
در تحلیل ژئوتکنیکی برای پایدارسازی گود باید به پارامترهای کلیدی زیر توجه ویژه داشت:
۱. پارامترهای مقاومت برشی خاک (چسبندگی و زاویه اصطکاک داخلی).
۲. تراکم نسبی و مدول الاستیسیته خاک.
۳. وضعیت سطح آب زیرزمینی و نوسانات فصلی آن (به ویژه در نزدیکی رودخانه ها یا مناطق با خاک ریزدانه).
۴. پتانسیل روانگرایی در زمین های لرزه خیز.
۵. وضعیت لایه های زیرین و سنگ بستر.
بدون داشتن داده های دقیق، هر نوع محاسباتی صرفاً حدس و گمان است. در پروژه های حرفه ای، مدل سازی عددی به کمک نرم افزارهای تخصصی انجام می شود تا رفتار توده خاک در مراحل مختلف گودبرداری شبیه سازی شود. این مدل سازی به مهندسان اجازه می دهد تا “تغییر مکان های پیش بینی شده” را محاسبه کنند و آستانه های مجاز را تعیین نمایند.
بررسی فنی روش های رایج پایدارسازی
انتخاب روش پایدارسازی، تابع مستقیمی از شرایط خاک، عمق گود، فضای کارگاهی و بودجه است. در اینجا به تحلیل فنی متداول ترین روش ها می پردازیم.

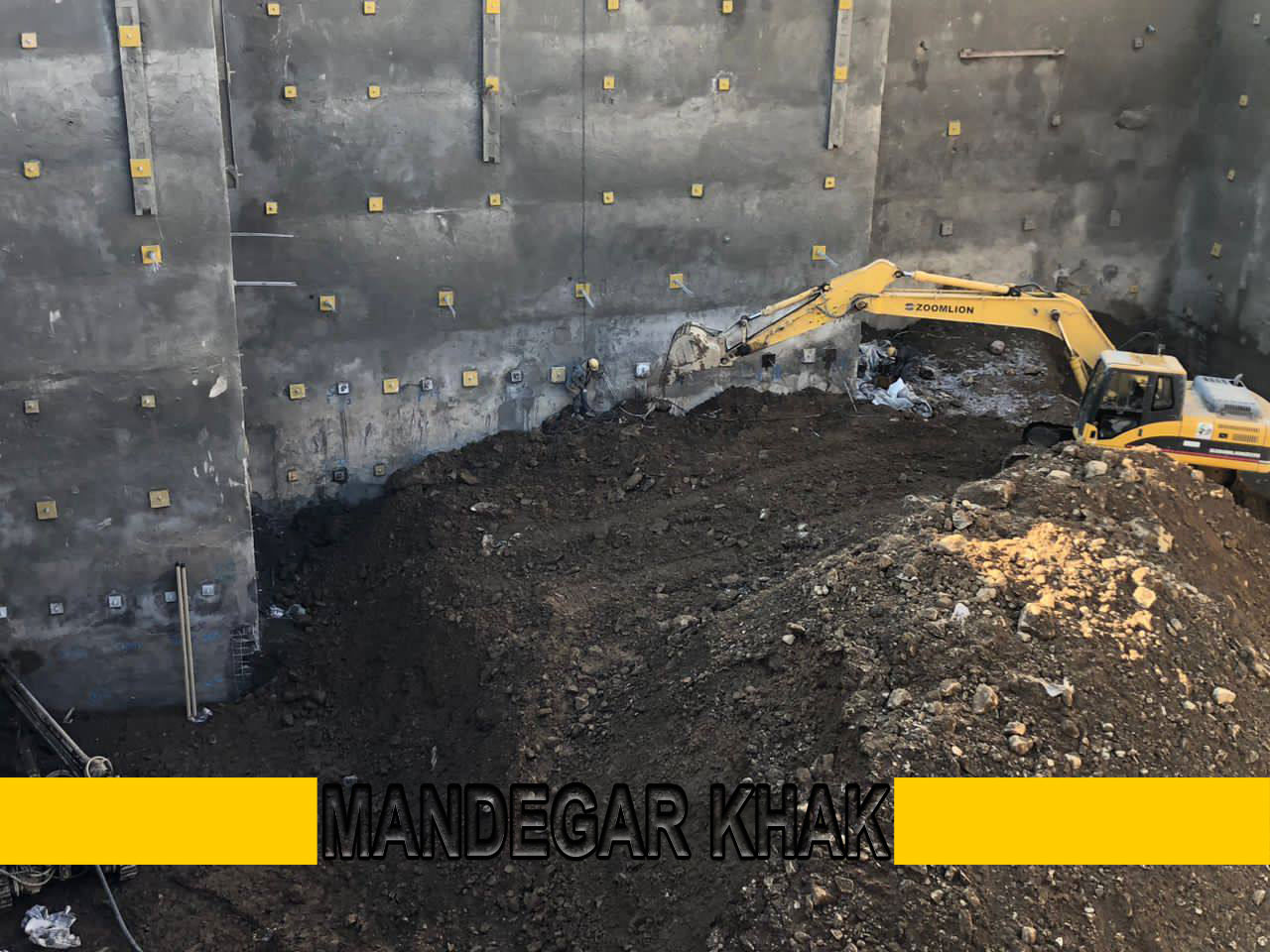

نیلینگ (Nailing)؛ مسلح سازی درجا
نیلینگ یکی از روش های پرکاربرد است که در آن توده خاک با استفاده از میلگردهای فولادی که درون گمانه ها قرار گرفته و با دوغاب سیمان پر می شوند، مسلح می گردد. عملکرد نیلینگ به گونه ای است که خاک را به یک توده صلب و یکپارچه تبدیل می کند.
مزیت اصلی نیلینگ، سرعت اجرای بالا و انعطاف پذیری در شرایط زمین های غیرآبدار است. با این حال، نیلینگ برای خاک های بسیار ریزدانه و یا خاک های دستی که فاقد چسبندگی اولیه هستند، گزینه چندان مناسبی نیست. نکته فنی مهم در نیلینگ، رعایت فاصله مناسب بین نیل ها و زاویه نصب آن هاست که باید دقیقاً بر اساس مدل سازی های مکانیک خاک تعیین شود.
انکراژ (Anchorage)؛ پیش تنیدگی برای کنترل تغییر مکان
انکراژ مشابه نیلینگ است، با این تفاوت که در آن از رشته های فولادی (استرند) با قابلیت پیش تنیدگی استفاده می شود. انکراژ به دلیل دارا بودن نیروی فعال پیش تنیدگی، قابلیت بسیار بالاتری در کنترل تغییر مکان های دیواره گود دارد. این روش برای گودهای با عمق زیاد و یا زمانی که ساختمان های مجاور بسیار حساس هستند، یک انتخاب مهندسی دقیق است.
نکته چالش برانگیز در انکراژ، بحث مالکیت است. از آنجایی که انکرها باید وارد زمین های مجاور شوند، در بسیاری از پروژه های شهری کسب اجازه از مالکین مجاور یک فرآیند پیچیده حقوقی و فنی است. همچنین، پایش مستمر نیرو در انکرها پس از نصب برای اطمینان از عدم افت نیروی پیش تنیدگی، ضروری است.
سازه نگهبان خرپایی؛ راهکار سنتی و مطمئن
در پروژه های با عمق کم و در مناطق شهری که امکان استفاده از روش های پیشرفته تر به دلایل محدودیت فضا وجود ندارد، سازه نگهبان خرپایی همچنان جایگاه خود را حفظ کرده است. این روش شامل اجرای اعضای قائم و مهاربندهای مایل است که با انتقال فشار خاک به کف گود، پایداری را تأمین می کنند.
آنچه در سازه نگهبان خرپایی اهمیت حیاتی دارد، جزئیات اتصال است. جوشکاری ها باید توسط تیم های متخصص و با تست های غیرمخرب کنترل شوند. همچنین، اتصال عضو قائم به شمع های زیرین باید به گونه ای طراحی شود که نشست احتمالی شمع منجر به تغییر شکل کل سیستم نشود. خرپایی روشی است که سادگی ظاهری آن نباید مهندسان را به سمت کم توجهی در طراحی سوق دهد.

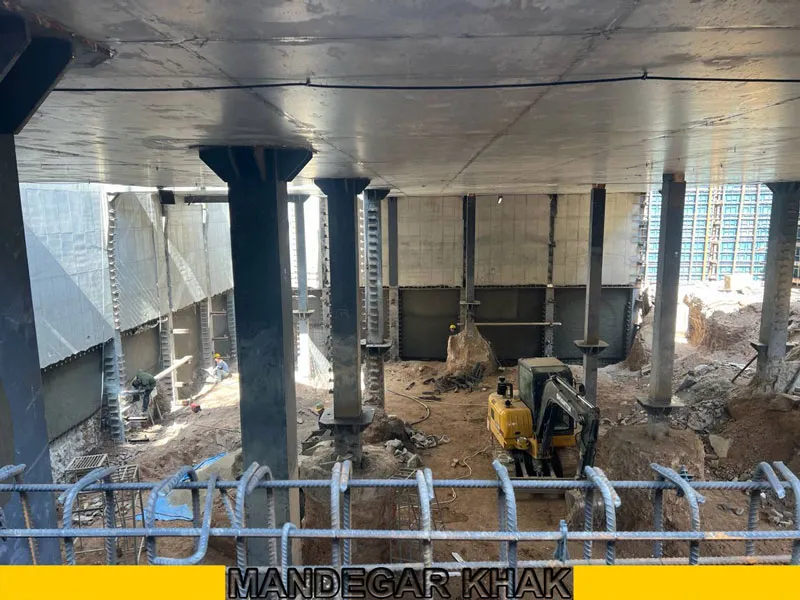

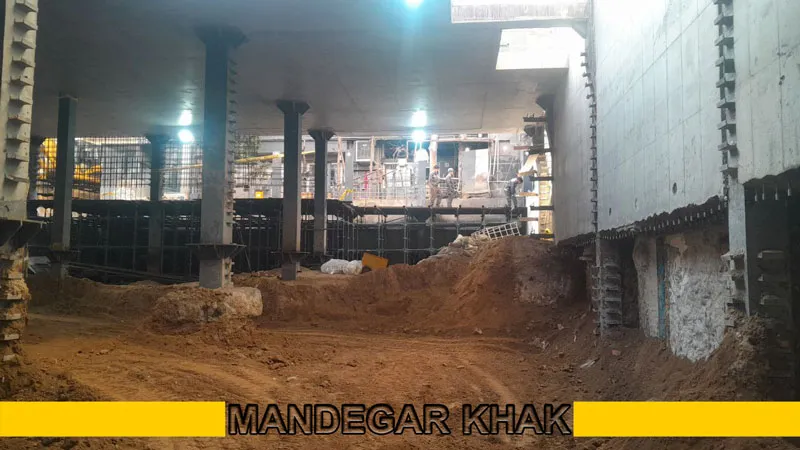

روش تاپ دان (Top-Down)؛ استراتژی پیشرفته برای پروژه های خاص
در پروژه های بسیار عمیق شهری یا در محل هایی که محدودیت زمین و مجاورت با سازه های سنگین اجازه استفاده از مهاربندی های خارجی را نمی دهد، روش تاپ دان یک راهکار استراتژیک است. در این متد، سازه از تراز فوقانی به پایین ساخته می شود. به این ترتیب، سقف های سازه ای ساختمان، نقش مهاربندهای دائم را برای دیواره های گود ایفا می کنند.
اجرای تاپ دان نیازمند دانش فنی بسیار بالا و هماهنگی دقیق بین تیم های ژئوتکنیک و سازه است. در این روش، چاه های دسترسی برای انتقال مصالح و خاک و همچنین تهویه مناسب کارگاه، چالش های اجرایی هستند که باید از قبل برای آن ها برنامه ریزی کرد. برای درک عمیق تر از نحوه پیاده سازی این سیستم و چالش های منحصر به فرد آن، می توان به مقالات تخصصی پیرامون روش تاپ دان مراجعه کرد. این روش اگرچه هزینه های اولیه بالاتری دارد، اما در پروژه های استراتژیک به دلیل افزایش سرعت ساخت و کنترل بی نظیر تغییر مکان ها، توجیه اقتصادی پیدا می کند.
نقش پیمانکار متخصص در تضمین پایداری پروژه
در پروژه های گودبرداری و پایدارسازی، کیفیت نتیجه فقط به انتخاب روش مناسب محدود نمی شود؛ بخش مهمی از موفقیت پروژه به توانمندی پیمانکار متخصص در تحلیل شرایط، برنامه ریزی اجرایی و کنترل ریسک وابسته است. پیمانکاری که شناخت دقیقی از رفتار خاک، محدودیت های سازه های مجاور، شرایط محیطی و الزامات ایمنی داشته باشد، می تواند از بروز بسیاری از مشکلات اجرایی و هزینه های پیش بینی نشده جلوگیری کند.
پیمانکار متخصص، پیش از شروع عملیات، پروژه را صرفا از زاویه اجرا نمی بیند؛ بلکه با بررسی دقیق گزارش های ژئوتکنیک، ارزیابی وضعیت زمین، تحلیل ریسک و انتخاب روش متناسب با شرایط واقعی پروژه، نقش تعیین کننده ای در پایداری گود ایفا می کند. این نگاه کارشناسی باعث می شود تصمیم گیری ها بر پایه ملاحظات فنی، اقتصادی و اجرایی انجام شود، نه صرفا بر اساس راه حل های عمومی و تکراری.
در مرحله اجرا نیز حضور یک تیم متخصص اهمیت دوچندان پیدا می کند. کنترل کیفیت عملیات، پایش مستمر رفتار گود، هماهنگی میان طراحی و اجرا، و واکنش سریع به شرایط پیش بینی نشده، از جمله عواملی هستند که می توانند ایمنی پروژه را حفظ کرده و از توقف، خسارت یا تشدید خطرات جلوگیری کنند. به همین دلیل، انتخاب پیمانکار باتجربه را باید بخشی از راهبرد اصلی مدیریت ریسک در پروژه های گودبرداری دانست.
در نهایت، کارفرمایان زمانی به نتیجه مطلوب می رسند که در کنار انتخاب روش مناسب، اجرای پروژه را نیز به مجموعه ای بسپارند که دانش فنی، تجربه اجرایی و رویکرد مسئولانه را همزمان در اختیار داشته باشد؛ مجموعه ای با چنین رویکردی، مانند ماندگار خاک، می تواند نقش موثری در پیشبرد ایمن و اصولی پروژه ایفا کند.
ابزاردقیق و پایش؛ چشم های مهندسی در دل خاک
یکی از بزرگترین اشتباهات رایج در پروژه های عمرانی، توقف نظارت پس از طراحی و شروع اجراست. پایدارسازی یک فرآیند زنده است. شرایط خاک در طول زمان تغییر می کند و سیستم های نگهبان باید به طور مداوم پایش شوند.
سیستم های پایش یا همان ابزاردقیق، شامل تجهیزاتی هستند که رفتار واقعی سازه نگهبان و خاک را گزارش می دهند:
- انحراف سنج ها (Inclinometers): برای اندازه گیری تغییر شکل های جانبی توده خاک.
- پیزومترها (Piezometers): برای پایش سطح آب زیرزمینی و فشار منفذی که می تواند تاثیر مستقیمی بر پایداری دیواره ها داشته باشد.
- نقاط نشانی (Settlement Markers): برای کنترل دقیق نشست در سازه های مجاور.
در پروژه های با ریسک بالا، وجود یک سیستم پایش آنلاین که در صورت عبور تغییر مکان ها از حد مجاز، هشدار های آنی صادر کند، نه یک انتخاب، بلکه یک ضرورت است. این داده ها به مدیر پروژه کمک می کند تا قبل از وقوع شکست، اقدامات اصلاحی لازم را انجام دهد.
اشتباهات رایج که منجر به شکست می شوند
تحلیل پروژه های شکست خورده نشان می دهد که اکثر آن ها ناشی از خطاهای انسانی در فرآیند اجرا هستند، نه لزوماً طراحی ضعیف. برخی از این اشتباهات عبارتند از:
۱. برداشتن خاک بیش از حد (Over-excavation): در برخی کارگاه ها، اپراتورها بدون توجه به ترازهای مجاز حفاری، عمق گود را بیش از حد افزایش می دهند. این کار باعث ایجاد نیروی رانش غیرمنتظره به سیستم نگهبان می شود.
۲. عدم توجه به زهکشی: انباشت آب در پشت دیواره های گود، فشار هیدرواستاتیک را به شدت افزایش می دهد. سیستم های زهکشی باید همزمان با پیشرفت گودبرداری اجرا شوند.
۳. جوشکاری های غیراصولی: در سازه های نگهبان فلزی، نقاط اتصال بحرانی ترین بخش هستند. استفاده از نیروی کار غیرمتخصص برای جوشکاری در شرایط کارگاهی، پاشنه آشیل بسیاری از پروژه هاست.
۴. انبار کردن مصالح در لبه گود: قرار دادن بار زنده سنگین در فاصله نزدیک به دیواره گود، فشار جانبی را به صورت غیرخطی افزایش می دهد و می تواند منجر به گسیختگی سیستم پایدارسازی شود.
معیارهای تصمیم گیری برای انتخاب بهترین روش
وقتی زمان انتخاب روش پایدارسازی فرا می رسد، باید نگاهی چندبعدی داشت. مهندسی عالی، تعادل میان ایمنی، هزینه و زمان است. برای انتخاب روش، ماتریس تصمیم گیری زیر را مدنظر قرار دهید:
- محدودیت های فنی و شرایط زمین شناسی: آیا خاک خودایستا است؟ سطح آب کجاست؟ این اولین فیلتر است.
- محدودیت های حقوقی و مالکیتی: آیا امکان اجرای انکر در زمین مجاور وجود دارد؟ اگر نه، گزینه های بیرونی (مثل انکراژ) حذف می شوند.
- حساسیت سازه های مجاور: آیا ساختمان مجاور دارای پی شناژدار و مستحکم است یا یک سازه بنایی قدیمی؟ برای سازه های حساس، باید سخت گیرانه ترین روش ها (مانند دیوار دیافراگمی یا تاپ دان) را انتخاب کرد.
- زمان بندی پروژه: گاهی هزینه بیشتر در روش اجرایی (مثل تاپ دان) به دلیل سرعت بالاتر در اجرای اسکلت سازه اصلی، در نهایت صرفه اقتصادی کلی ایجاد می کند.
نقش مسئولیت پذیری در مهندسی پایدارسازی
پایدارسازی گودبرداری بیش از آنکه یک کسب وکار باشد، یک تعهد اخلاقی است. هر مهندسی که پای طراحی یا نظارت یک گودبرداری را امضا می کند، مسئولیت مستقیم جان و مال انسان ها را بر عهده دارد. نگاه به گودبرداری به عنوان یک فرآیند مهندسی دقیق، همراه با پایش های مستمر و رعایت آیین نامه های ملی از جمله مبحث هفتم مقررات ملی ساختمان، تنها راه تضمین ایمنی است.
در فرآیند انتخاب مجری، تنها به رزومه های تبلیغاتی اکتفا نکنید. بررسی دانش فنی تیم اجرایی، نحوه تهیه برنامه پایش، سوابق تحلیل های عددی و تعهد به استانداردهای کیفی، معیارهایی هستند که باید برای غربالگری پیمانکاران استفاده کنید.
جمع بندی و گام های بعدی
گودبرداری و پایدارسازی، حوزه ای است که در آن کوچکترین غفلت می تواند به بزرگترین خسارت ها منجر شود. از انتخاب دقیق روش (نیلینگ، انکراژ، سازه نگهبان، یا تاپ دان) گرفته تا اجرای دقیق جزئیات و پایش مستمر توسط ابزاردقیق، همگی اجزای زنجیره ای هستند که ایمنی پروژه را تامین می کنند.
اگر در مراحل اولیه پروژه خود هستید، بهترین زمان برای دریافت مشاوره های فنی و تحلیل های ژئوتکنیکی اکنون است. شناسایی ریسک ها در مرحله طراحی، هزینه ها را کاهش و ضریب اطمینان را به صورت تصاعدی افزایش می دهد. برای کسب اطلاعات بیشتر و بررسی تخصصی شرایط زمین پروژه خود، می توانید از خدمات مشاوره و ارزیابی فنی مجموعه استفاده نمایید.
برای شروع گام های اجرایی، توصیه می شود یک برنامه نظارتی دقیق شامل بررسی آزمایش های خاک، مدل سازی رفتاری خاک و طراحی سیستم پایش تدوین شود. پایدارسازی موفق، حاصل دقت در جزئیات، پایبندی به اصول مهندسی و نظارت مستمر است.
